5死13傷，事故細(xì)節(jié)披露！鑄造井為何發(fā)生爆炸？安全提示！

時(shí)間：2024-03-01 來(lái)源：應(yīng)急管理部【分享到：】【字體: 大 || 中 || 小】【打印】

2024年2月18日2時(shí)11分

江蘇省南通市海安經(jīng)濟(jì)技術(shù)開(kāi)發(fā)區(qū)

亞太輕合金（南通）科技股份有限公司

車(chē)間內(nèi)生產(chǎn)鋁棒的鑄造井區(qū)域發(fā)生爆炸

造成5人死亡、13人受傷

初步原因分析

鑄造初始階段，作業(yè)人員發(fā)現(xiàn)引錠盤(pán)與模盤(pán)粘在一起，無(wú)法自然分離，但沒(méi)有按規(guī)定及時(shí)停止鑄造、緊急排放模盤(pán)中的鋁液，而是違規(guī)使用金屬棍撬壓。此過(guò)程中引錠盤(pán)靜止，但下方的牽引系統(tǒng)一直勻速下降，距離持續(xù)增大。當(dāng)引錠盤(pán)和模盤(pán)被撬開(kāi)后，引錠盤(pán)失去支撐突然墜落。模盤(pán)中的大量鋁液突然隨之下瀉，與鑄造井中的冷卻水接觸發(fā)生爆炸。因事故發(fā)生時(shí)車(chē)間內(nèi)還有鋸切、熱處理等工序作業(yè)人員，造成多人傷亡。

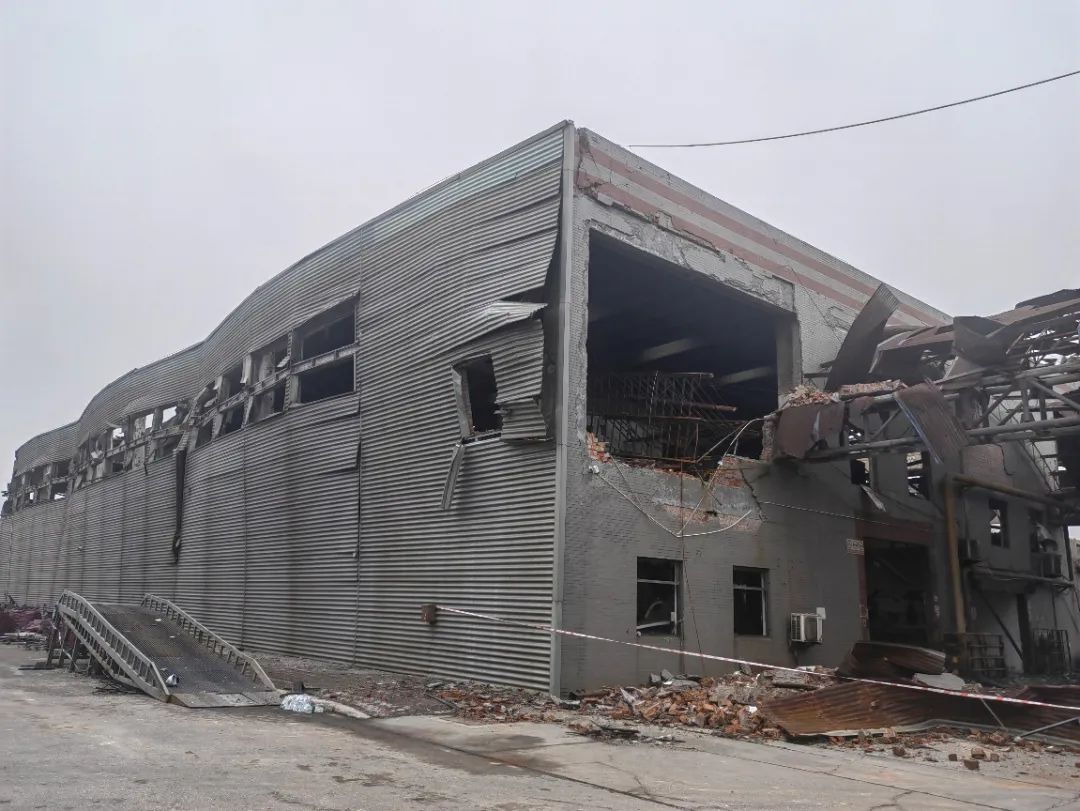

圖1 爆炸后車(chē)間外場(chǎng)景

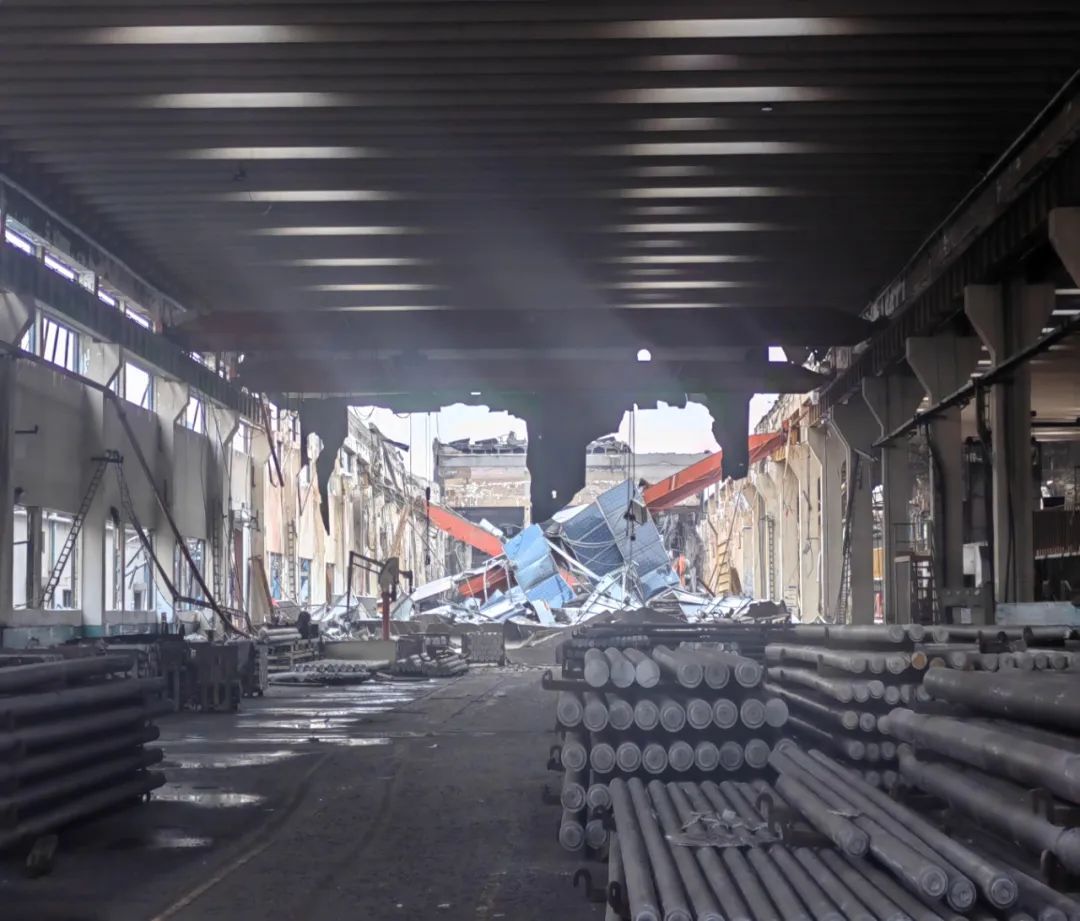

圖2 爆炸后車(chē)間內(nèi)場(chǎng)景

近年來(lái)

鋁加工（深井鑄造）環(huán)節(jié)安全事故時(shí)有發(fā)生

以案為鑒，警鐘長(zhǎng)鳴

事故案例

2022年4月3日11時(shí)許

廣東省清遠(yuǎn)市清城區(qū)

廣東精美特種型材有限公司

熔鑄二車(chē)間發(fā)生深井爆炸事故

造成5人死亡

直接經(jīng)濟(jì)損失2100萬(wàn)元

事故直接原因

9#深井鑄造工違反操作規(guī)程，擅自脫離模盤(pán)操作崗位，現(xiàn)場(chǎng)長(zhǎng)達(dá)2分4秒無(wú)人監(jiān)護(hù)，模盤(pán)A6結(jié)晶器漏鋁長(zhǎng)達(dá)1分32秒未被發(fā)現(xiàn)，未被及時(shí)正確處置。

大量高溫鋁液沖刷、澆注在托盤(pán)牽引鋼絲繩與導(dǎo)輪上，時(shí)間長(zhǎng)達(dá)87秒，造成托盤(pán)牽引鋼絲繩抗拉強(qiáng)度下降、斷裂；902.16公斤720-°C高溫鋁液傾瀉至深井，高溫鋁液瞬間于9#深井發(fā)生物理與化學(xué)的混合爆炸，9#深井爆炸導(dǎo)致6#深井第二次爆炸，造成熔鑄二車(chē)間5名作業(yè)人員死亡。

2020年9月6日2時(shí)22分許

甘肅白銀市白銀區(qū)

甘肅宏達(dá)鋁型材有限公司

熔鑄車(chē)間發(fā)生冷卻水閃蒸事故

造成4人死亡、6人受傷

事故直接原因

甘肅宏達(dá)鋁型材熔鑄車(chē)間負(fù)責(zé)作業(yè)的鑄造工發(fā)現(xiàn)鑄造過(guò)程中出現(xiàn)異常情況后，在采取加鋁餅、調(diào)速等降溫方法效果不明顯時(shí)，違規(guī)未及時(shí)采取終止鑄造作業(yè)措施，導(dǎo)致鋁合金棒拉漏，大量鋁液進(jìn)入冷卻豎井，高溫鋁液瞬間將豎井中的冷卻水汽化并發(fā)生劇烈的鋁粉氧化反應(yīng)，產(chǎn)生的混合氣體體積急劇膨脹，加之冷卻豎井空間相對(duì)密閉，聚集的能量瞬間釋放形成沖擊波，導(dǎo)致事故發(fā)生。

2019年10月31日16時(shí)05分許

江蘇蘇州常熟市支塘鎮(zhèn)工業(yè)園區(qū)

江蘇凱隆鋁業(yè)有限公司

熔鑄車(chē)間在鋁棒鑄造過(guò)程中發(fā)生爆炸事故

造成4人死亡、2人重傷

直接經(jīng)濟(jì)損失約817.1萬(wàn)元

事故直接原因

在澆鑄過(guò)程中，工人為加快鑄造進(jìn)度擅自調(diào)快鑄造底座下降速度、錯(cuò)誤操作調(diào)小了結(jié)晶器冷卻水流量，結(jié)晶器中的鋁液尚未結(jié)晶就被拉出，導(dǎo)致鋁棒拉漏，鋁液大量泄漏至冷卻水井中，冷卻水瞬間汽化，體積急劇膨脹產(chǎn)生爆炸。

2018年8月28日1時(shí)59分許

江蘇無(wú)錫江陰市

易澤鋁業(yè)有限公司

鑄造車(chē)間在鋁棒澆鑄作業(yè)時(shí)發(fā)生一起爆炸事故

造成5人死亡、1人重傷

直接經(jīng)濟(jì)損失約713.2萬(wàn)元

事故直接原因

1#澆鑄井內(nèi)東3#鋼絲繩異常（斷絲或斷股）致鑄造底座失穩(wěn)傾斜，導(dǎo)致其他鋼絲繩承載加大，底座進(jìn)一步傾斜，造成澆鑄過(guò)程中的大量鋁棒脫棒；作業(yè)人員疏于觀察，未能及時(shí)發(fā)現(xiàn)和處置這一重大事故隱患；鑄造盤(pán)上的大量鋁液瞬間傾倒進(jìn)入冷卻水內(nèi)，高溫鋁液與冷卻水發(fā)生劇烈反應(yīng)，在半密閉空間瞬間積聚大量能量，形成猛烈蒸汽爆炸。

鋁加工（深井鑄造）工藝

哪些工序容易造成群死群傷事故

一起學(xué)習(xí)

主要流程和重大安全風(fēng)險(xiǎn)

↓↓↓

鋁加工（深井鑄造）的主要工序

(1)配料→(2)熔煉→(3)精煉保溫→(4)深井鑄造→(5)均熱→（6）機(jī)加工處理（鋸切、銑面）→（7）成品（鋁及鋁合金圓錠、扁錠）等。

鋁加工（深井鑄造）企業(yè)的重大安全風(fēng)險(xiǎn)

熔煉、鑄造工序存在高溫鋁液與水非正常接觸風(fēng)險(xiǎn)，易引發(fā)爆炸、火災(zāi)等事故，造成群死群傷。

鋁加工（深井鑄造）企業(yè)要按照

《工貿(mào)企業(yè)重大事故隱患判定標(biāo)準(zhǔn)》

明確的判定情形主動(dòng)排查

↓↓↓
